末示云AIOT物联网平台道闸配置指南

1.0 说明

在配置道闸之前，需要与末示云合作，并开通末示云AIOT物联网平台各模块功能。

硬件需要在末示云采购平台中购买，完全兼容末示云AIOT物联网平台。


建议购买最新的R5L摄像头，R3已经停产。

2.0 设备配置

2.1 页面配置mqtt协议

通过IP进入摄像机管理端，高级设置 --- 高级网络 --- MQTT配置
启用自定义MQTT，填写相关MQTT信息。
配置topic 。img这个勾不用勾。
下图三个地方加上设备SN码。
img注意圈起来的地方 前面需要加 /xxxx 其中xxxx 为设备编号；

订阅识别结果：/device/message/up/ivs_result
发布触发识别：/330ea6b6-74b64273/device/message/down/ivs_trigger
订阅心跳：/device/message/up/keep_alive
发布IO输出事件：/330ea6b6-74b64273/device/message/down/gpio_out
发布串口数据转发：/330ea6b6-74b64273/device/message/down/serial_data

以上5个 修改成这样，其中330ea6b6-74b64273修改为设备的sn 其他的可以不管
img配置OSS信息。请从阿里云获取相关信息。正确填写后，可以在物联网端看到进出的车牌照片，配置不正确，则图片打不开。
img以上配置完成后直接进入到 2.3.

2.2 配置摄像头

1、首先将摄像头设备插入网线，可以使用“一体机配置工具”或者web登录配置摄像头，以下已web网页配置为例。
电脑与摄像头需要在一个局域网内，即一个摄像头默认IP 192.168.1.100，浏览器输入192.168.1.100进入摄像头登录界面，用户名和密码默认都是“admin”。

升级完成设备已经支持MQTT协议了。

2.3 配置屏显

img配置串口

2.4 物业添加停车场

如果和物业系统联动，那么需要在物业系统添加，如果不需要物业系统联动，那么到物联网系统添加停车场等；物业系统添加的目的时，通过物业系统同步给物联网，保证后期可以通过物业系统管理；
一、进入物业系统-停车模块。

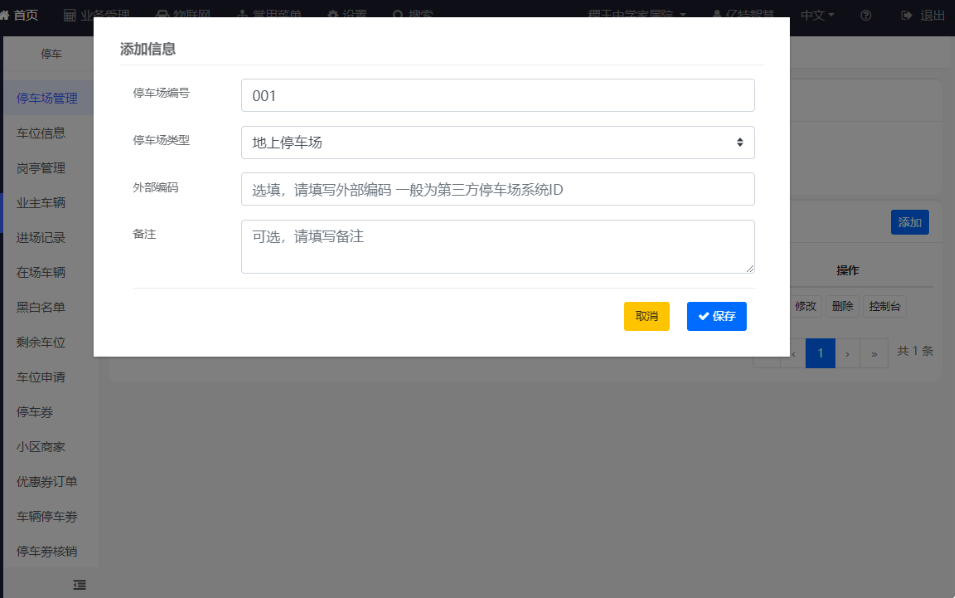

1、添加停车场信息

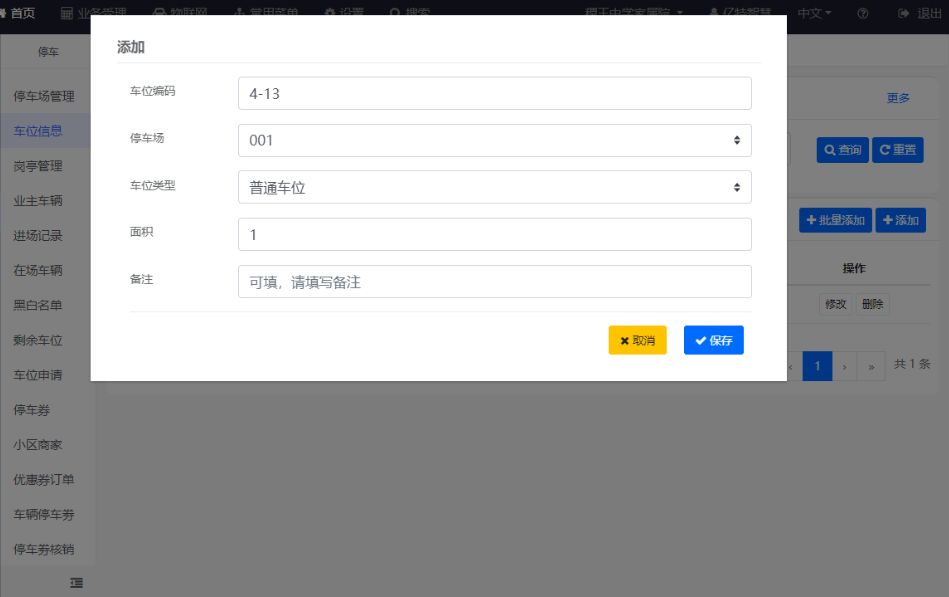

2、添加车位信息

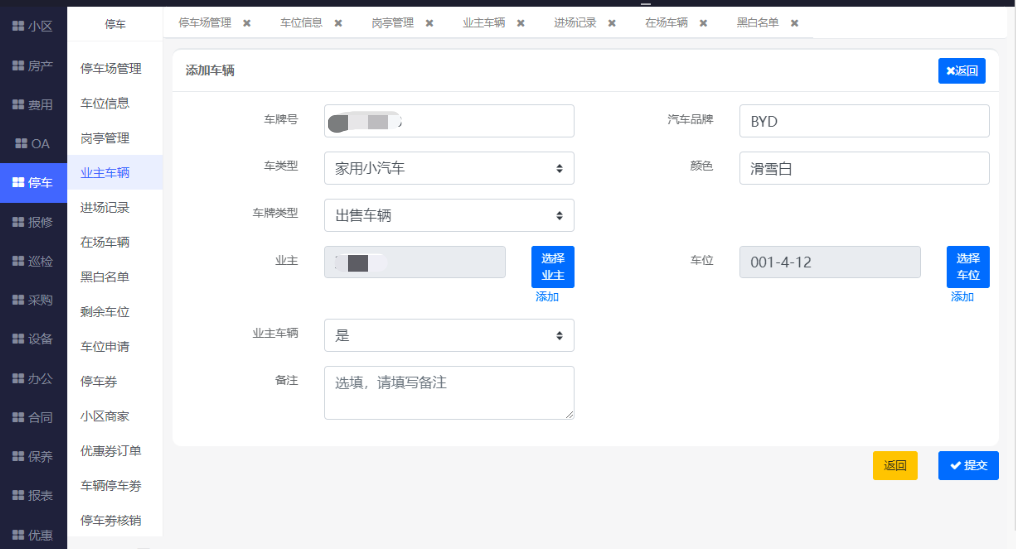

3、添加业主车辆信息

2.5 进入物联网系统-道闸模块

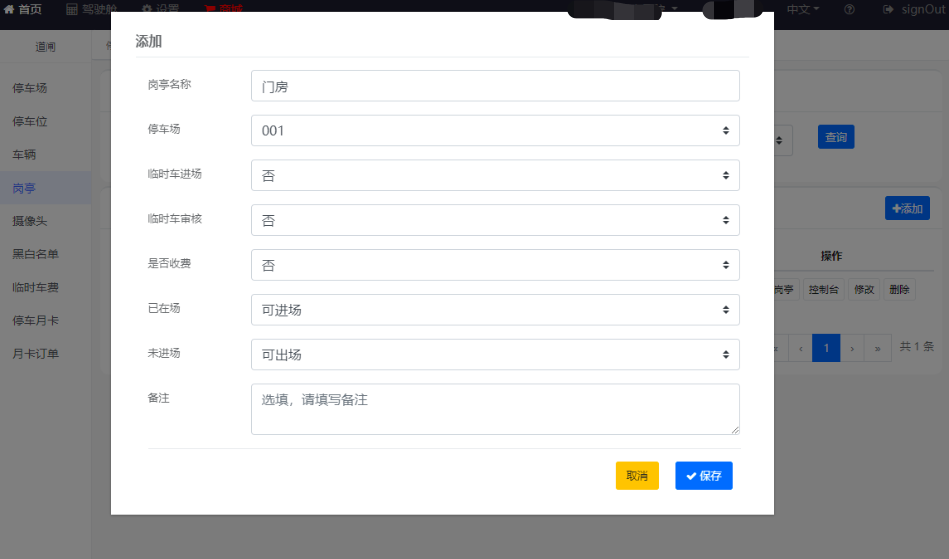

1、添加岗亭信息

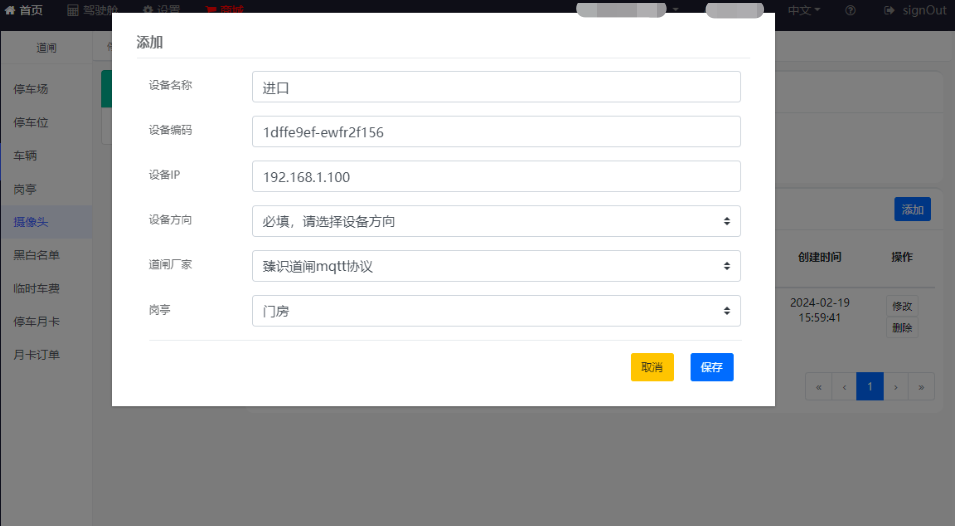

2、添加摄像头信息

如果 选用2.1 配置方式协议请选择 臻识道闸自定义MQTT协议
如果选用 2.2 配置方式 协议请选择 臻识道闸二开MQTT协议
查看摄像头在线状态

如图所示 状态显示“设备在线”说明已经配置成功。接下来就是测试车辆通行情况了。

2.6 物联网系统-道闸模块-岗亭

验证车辆通行及以上配置是否正确。
使用手机拍个车牌照片在车牌摄像机跟前晃晃，若以上是正确配置，则图片、车辆信息会自动推送到物联网并展示。

3.0 三、道闸视频观看

目前摄像头的视频流只能在内网环境访问，但是如果是外网环境，夸小区就没有办法观看视频了，这里的解决方案有两种，

3.1 摄像头接入录像机

将自己的摄像头接入到录像机，然后通过录像机国标推流到mvideo监控平台，岗亭页面自动支持从mvideo监控平台 拉流观看视频。

3.2 单独配一个摄像头

可以单独配一个海康或者大华的摄像头 摄像头通过国标推流到mvideo监控平台，岗亭页面自动支持从mvideo监控平台 拉流观看视频。
